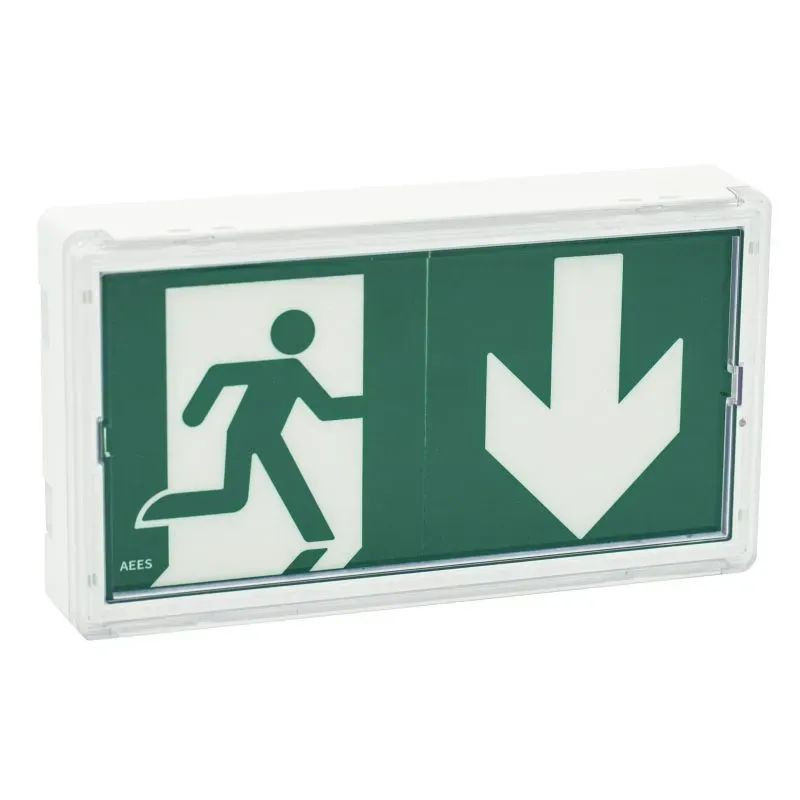

BAEH habitation Lumio 8 ST+ blanc ou noir

BAEH d'habitation AEES Lumio 8 ST, ce bloc autonome d'éclairage d'habitation (BAEH) délivre 8 lumens est équipé d'une batterie lui assurant une autonomie de fonctionnement de 5 heures. En cas de défaillance de l'alimentation électrique, il garantit un éclairage minimal facilitant l'évacuation des personnes. Modèle 100% led disponible en blanc ou noir pour intérieur. Nouveau design, il remplace le Riva 8 ST. A la fois compact et polyvalent, son nouveau design s'adapte à toutes les configurations d'installation et se fond harmonieusement dans divers contextes architecturaux et types de bâtiments.

La gamme Lumio, disponible en blanc et en noir, se distingue par son design compact et élégant. Elle offre une diffusion lumineuse parfaitement homogène grâce à son bandeau de 16 LEDs et son diffuseur, tant en mode veille qu'en mode secours. Sa polyvalence est renforcée par les différentes options de montage : saillie, drapeau ou encastré.

L'embase transparente de Lumio, dotée de multiples empreintes de fixation, simplifie l'installation tant dans les projets de construction neuve que de rénovation. La gamme inclut une variété d'accessoires conçus pour éliminer les contraintes d'installation, permettant ainsi une pose rapide et efficace. Le raccordement électrique est facilité par l'utilisation du connecteur automatique AEES, standardisé pour toutes les gammes de la marque.

L'engagement d'AEES envers l'éco-conception et la réduction de l'impact environnemental est incarné par la gamme LUMIO. Les matériaux utilisés, tels que le carton et le polycarbonate, sont respectivement recyclés et recyclables. Les batteries LiFEPO4 assurent une longévité accrue du produit. AEES contribue également au financement des initiatives de recyclage professionnelles, notamment celles liées aux déchets d'équipements électriques et électroniques (DEEE Pro).

Informations détaillées

• Alimentation : 230 Vac - 50/60Hz, Classe 2
• Dimensions : L.22.1 x P.4.3 x H.12.4 cm
• Batterie BAES : batterie LiFePO4 3.2V 0.6Ah - Longue durée de vie
• Tenue au fil incandescent : 850°C 30s
• Flux homogène sur toute la surface des pictogrammes.
• BAEH durée de vie supérieure à 15 ans (hors batterie) dans les conditions normales d'utilisation.
• Luminaires à LEDs (16 LEDs) non remplaçables par l'utilisateur.

Avantages

• Mise en oeuvre rapide, ouverture sans outils, raccordement automatique et repiquage possible, débrochage sans outils, circulation des câbles dans le boîtier facilité
• Nombreux accessoires de fixation disponibles
• Fond transparent et entraxes de fixation universels
• Matériaux recyclables
• NF Environnement
• Modèle désign et compact
• Flux lumineux homogène

Installation et raccordement

L'installation de la gamme BAES et LSC Lumio et de ses accessoires a été conçue pour faciliter la tâche des installateurs. Grâce à une méthode simple et ingénieuse qui ne nécessite pas d'outils, elle garantit une pose de qualité parfaite.

Comment convertir en pose drapreau un BAES ou LSC Lumio poser en saillie

Etape 1 : déclipser le socle en plastique transparent.

Etape 2 :

1. Retirer les pictogrammes
2. Rtirer le diffuseur optique
3. Retirer le cache flux standard

Etape 3 : Débrocher le socle mural.

Etape 4 : Retirer le bandeau de LEDs sans déconnecter la nappe.

Etape 5 : Déclipser la carte de contrôle sans déconnecter la nappe.

Etape 6 :

Pour le produit Lumio Bi - Version plafond, il est nécessaire de retirer le JUMPER JP1 sur la carte de contrôle :

• JUMPER JP1 présent > Fonction BAEH saillie
• JUMPER JP1 absent > Fonction BAEH plafond

Replacer le bandeau de LEDs dans la position indiquée.

Etape 7 : Reclipser la carte de contrôle en prenant soin de bien positionner la nappe reliant le bandeau de LEDs comme indiqué sur l'image d'illustration ci-dessous.

Etape 8 : Reclipser le socle mural.

Etape 9 : Placer le cache flux DRAPEAU fourni dans le kit.

Etape 10 : Clipser la verrine.

Etape 11 : Placer les pictogrammes et les étiquettes opacifiantes anti double sens d'évacuation.

Etape 12 : Clipser la plaque drapeau sur le bloc.

Spécificités de la gamme Lumio

Flux homogène

La gamme Lumio respecte les normes NF EN 1838, qui définissent les exigences en matière de luminance, et ISO 3864-4, relatives à la colorimétrie. AEES by Chloride a porté une attention particulière à la qualité du flux lumineux de cette gamme, résultat d'une collaboration avec des experts en ingénierie optique. Les tests réalisés au Centre d'Innovation Optique-Photonique ont confirmé l'excellence de la luminance et de la colorimétrie sur l'ensemble des pictogrammes. La gamme Lumio allie ainsi des performances esthétiques de haut niveau à l'efficacité requise pour les systèmes d'évacuation.

Batterie Lithium Ion (LifePO4)

AEES a équipé les BAES Lumio de batteries Lithium-Ion (LiFePO4) à haute densité d'énergie. Ces batteries sont appréciées pour leur durabilité et leur robustesse, ce qui diminue notablement la fréquence des remplacements nécessaires dans les bâtiments. Grâce à cette technologie, la gamme Lumio bénéficie d'une excellente longévité, ses batteries pouvant être rechargées et déchargées des milliers de fois sans perdre en efficacité. De plus, les batteries LiFePO4 sont un choix respectueux de l'environnement, leur impact étant réduit lorsqu'elles sont recyclées correctement.

Qualité des matériaux

La gamme Lumio, entièrement développée, conçue et fabriquée en France, répond aux normes NF Environnement BAES (NF 413) et LSC (NF 467). Dans un esprit éco-responsable, AEES privilégie l'utilisation de matériaux recyclables et collabore principalement avec des fournisseurs de la région Auvergne Rhône-Alpes, afin de minimiser son empreinte écologique.

Modèle disponible dans un coloris noir

La gamme BAES et LSC Lumio est disponible avec une finition noire, répondant ainsi aux exigences des architectes et des prescripteurs. Cette option met en avant un design moderne et s'intègre de manière harmonieuse dans divers environnements, tels que les restaurants, les cinémas, les théâtres et les salles de spectacle.

Conformité aux normes

BAES

• NF EN 60598-1
• NF EN 60598-2-22
• NF EN 62034
• NF C71-800 (Pour les versions BAES)
• NF C71-801 (Pour les versions Ambiance)
• NF C71-803 (Pour les versions BAES+BAEH)
• NF C71-805 (Pour les versions BAEH)
• NF C71-820
• PE 110-633 (Pour les versions DBR)
• NF 413 (NF Environnement)
• Loi 24-09 Maroc

Batterie

• Batteries certifiées IEC EN 62133-2, IEC EN 62620 et UN38.3.

Mise en service

L'installation des blocs d'éclairage de sécurité doit être effectuée par un personnel qualifié. Assurez-vous que le bloc est hors tension avant de procéder au raccordement ou à toute intervention.

Pour les modèles BAES :

La batterie est livrée déchargée. Les tests doivent être effectués après une période de 24 heures.
Après l'installation, il est nécessaire de charger complètement la batterie durant 24 heures sans interruption (une LED verte clignotante indiquera ce mode de charge).
Vérifiez que les LEDs de sécurité émettent un flux lumineux uniforme sur toute la surface des pictogrammes et que la LED SATI verte est activée.
